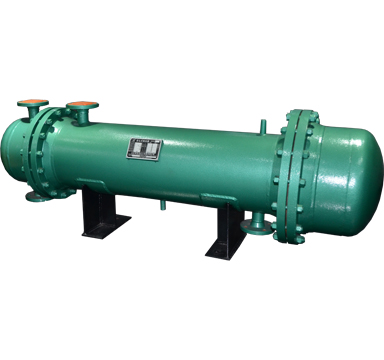

1、固定管板換熱器

 （1）結構：管束連接在管板上，管板與殼體相焊；

 （2）優點：結構簡單緊湊，能承受較高壓力，造價低，管程清洗方便，管子損壞時方便堵管或更換。排管數比U形管換熱器多。

 （3）缺點：管束與殼體的壁溫或材料的線脹系數相差較大時，殼體和管束中將產生較大熱應力，為此應需要設置柔性組件（如膨脹節）。不能抽芯無法進行機械清洗。不能更換管束，維修成本較高。

 （4）使用范圍：殼程側介質清潔、不易結垢，不能進行清洗，管程與殼程兩側溫差不大或溫差較大但殼側壓力不高的場合。

2、浮頭換熱器

（1）結構：兩端管板中只有一端與殼體固定，另一端可相對殼體自由移動，稱為浮頭。浮頭由浮頭管板，鉤圈和浮頭蓋組成，是可拆連接，管束可從殼體中抽出。管束與殼體的熱形變互不約束，不會產生熱應力。

（2）優點：可抽式管束，當換熱管為正方形或轉角正方形排列時，管束可抽出進行機械清洗，適用于易結垢及堵塞的工況。一端可自由浮動，無需考慮溫差應力，可用于大溫差場合。

（3）缺點：結構復雜，造價高，設備笨重，材料消耗大。浮頭端結構復雜影響排管數。浮頭密封面在操作時易產生內漏。

（4）適用范圍：適用于殼體和管束之間壁溫差較大或殼程介質易結垢的場合。浮頭換熱器在煉油行業或乙烯行業中應用較多，由于內浮頭結構限制了使用壓力和溫度，一般情況下Pmax≤6.4MPa，Tmax≤400℃。
